卡方法可靠性試驗設計的原理、來源及注意事項
發布時間： 2023-03-06
在開展可靠性工作過程中，通常使用到卡方分布（Chi-Squared distribution）.比如使用卡方分布進行分布檢驗、擬合優度檢驗、可靠性試驗設計等。這里介紹如何使用卡方分布進行可靠性試驗設計，以及為何能夠使用卡方分布進行可靠性試驗設計，它的來源和原理是什么以及需要注意哪些問題。
1、什么是卡方分布
卡方分布在概率論和統計學中，k自由度的卡方分布是指k個獨立的服從標準正態的隨機變量的平方和的分布。換句話說，假定k個獨立的隨機變量均服從標準正態分布，則這k個服從標準正態分布的隨機變量的平方和則構成了一個新的隨機變量，這個隨機變量的分布就稱為卡方分布。需要注意，卡方分布也是伽馬分布（Gamma）的一種特例。例如下面公式，`Z_{i}`是服從標準正態分布的隨機變量，Q是k個標準正態隨機變量的平方和。
`Q=\sum_{i=1}^{k}Z_{i}^{2}`
則Q為自由度為k的卡方分布。通常可以寫成`χ^{2}`。
`Q~χ^{2}(k)`
2、如何使用卡方分布進行可靠性試驗設計
使用卡方分布進行可靠性試驗設計之前，首先需要了解指數分布。指數分布的失效概率密度函數為：
`f(t)=λe^{-λt}`。
式中，`λ`是失效率。對于指數分布，平均故障前時間（MTTF）我們可以通過如下公式換算得到：
`M T T F=1/λ`
另外，對于壽命服從指數分布的產品，其可靠度計算公式為：
`R(t)=e^{-λt}`
通過對壽命服從指數分布的產品的失效概率密度函數公式、平均故障前時間MTTF的公式、可靠度公式，我們可以看到失效率λ、MTTF、可靠度之間是存在對應關系的。即在設計可靠性試驗的時候，如果需要驗證的指標為故障率，那么我們可以將故障率換算為MTTF；同理，如果要驗證t時刻的可靠度，那么我們可以換算出失效率λ后再換算出MTTF。換算出MTTF值后，我們可以針對MTTF指標進行可靠性驗證試驗。
對于壽命服從指數分布的產品，我們通常需要設計相應的可靠性試驗驗證產品是否滿足平均故障前時間MTTF的指標要求。一方面，我們可以直接選用GJB899A等標準推薦的試驗方案，也可以通過卡方法設計可靠性試驗方案。
3、卡方法進行可靠性試驗設計的模型
如前所述，對于壽命服從指數分布的產品，無論是要驗證失效率，還是可靠度，我們都可以通過上面的公式轉為驗證MTTF值。
當產品壽命服從指數分布時（切記是服從指數分布才可以直接這么操作），使用卡方法進行可靠性試驗設計的公式為：
`X_{CL,2r+2}^{2}/(2T)=1/(M T T F)`
即 `T=(M T T F*X_{CL,2r+2}^{2})/2`
這里的CL是置信水平，r是故障個數，T是累積試驗時間（切記這里是累積試驗時間，通常稱為試驗臺時）。
上述這個公式是開展可靠性工作通常要用到的。但是，上述公式為什么可以用來進行可靠性試驗設計？它的內在原理是什么呢？
通過對壽命服從指數分布的產品的失效概率密度函數公式、平均故障前時間MTTF的公式、可靠度公式，我們可以看到失效率λ、MTTF、可靠度之間是存在對應關系的。即在設計可靠性試驗的時候，如果需要驗證的指標為故障率，那么我們可以將故障率換算為MTTF；同理，如果要驗證t時刻的可靠度，那么我們可以換算出失效率λ后再換算出MTTF。換算出MTTF值后，我們可以針對MTTF指標進行可靠性驗證試驗。
對于壽命服從指數分布的產品，試驗時間T內的故障個數服從泊松分布，并且泊松參數為`λT`。
`P(N(T)=i)=[(λT)^{i}e^{-(λT)}]/(i!)`
通過這個公式，我們可以根據下面公式求出失效率λ的上限值
`1-CL=\sum_{i=0}^{r}[(λT)^{i}e^{-(λT)}]/(i!)`
r是總的故障個數；`CL`是置信水平；λ是失效率。為便于計算，令`x=λT`
`1-CL=\sum_{i=0}^{r}[(x)^{i}e^{-(x)}]/(i!)`
通過上面這個公式，如果給出了置信水平值`CL`，相應的變量x的上限值就可以求出。其實，上面的公式是隨機變量`x`的累積分布函數。
`Pr(X \lt x)=CL=1-\sum_{i=0}^{r}[(x)^{i}e^{-(x)}]/(i!)`
這個公式可以與伽馬分布進行比較。伽馬分布的累積失效概率函數（CDF）計算公式為：
`Pr(Y \lt y)=G(y;k,λ)=1-\sum_{i=0}^{k-1}[(λy)^{i}e^{-(λy)}]/(i!)`
對比上面公式，我們可以看出，變量x服從伽馬分布X~Gamma(r+1,1)。由此，根據伽馬分布的特性，我們可以得到2X~Gamma(r+1,2)。所以，`χ_{2(r+1)}^{2}`其實就是一個伽馬分布的特例，即服從Gamma(r+1,2)的伽馬分布。由于前面我們定義了`x= λT`，所以得到
`λ=X_{CL,2r+2}^{2}/(2T)=1/(M T T F)`
從上面公式可以看出，使用上面公式進行可靠性試驗設計時，需要注意前提，即產品的壽命服從指數分布。
其實，指數分布本身也是gamma分布的一個特例。如果隨機變量X服從卡方分布，即`X~x_{2}^{2}`,那么`X~exp?(1/2)`。
4、卡方法進行可靠性試驗設計的示例
可使用PosWeibull的試驗設計模塊的可靠性試驗設計功能，進行卡方法的可靠性試驗設計。
案例1---可靠度驗證：假設某產品要驗證5000小時的可靠度達到0.97，且置信度為95%。試驗過程中假設允許0個樣本失效，需要開展多久的試驗才能驗證該產品的可靠性滿足指標要求？

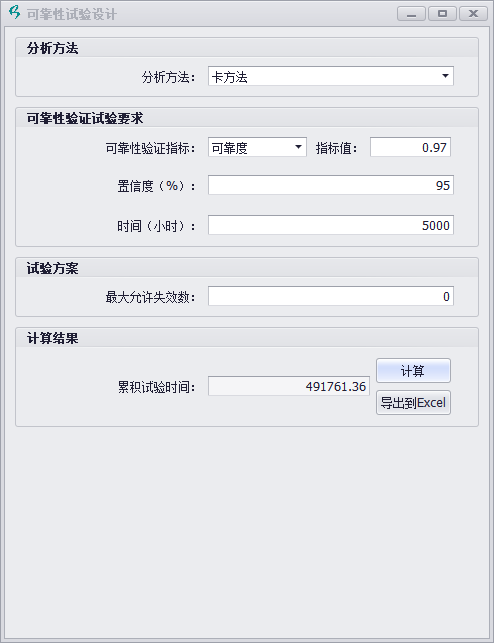

設計方法選擇卡方法，驗證指標選擇可靠度，指標值輸入0.97。置信度輸入95%，時間輸入5000小時，最大允許失效數輸入0。點擊計算，即可計算出所需的累積試驗時間數為491761.36小時。這個是累積試驗臺時。根據累積試驗臺時以及可用的試驗樣本個數，分配得到各樣本需要進行的試驗時間。
案例2---MTTF驗證：假設某產品要驗證可靠性指標MTTF滿足3000小時的要求，且置信度為95%。試驗過程中假設允許1個樣本失效，需要開展多久的試驗才能驗證該產品的可靠性滿足指標要求？
設計方法選擇卡方法，驗證指標選擇MTTF，指標值輸入3000。置信度輸入95%，最大允許失效數輸入1。點擊計算，即可計算出所需的累積試驗時間數為14,231.59小時。這個是累積試驗臺時。根據累積試驗臺時以及可用的試驗樣本個數，分配得到各樣本需要進行的試驗時間。
