產品可靠性設計分析軟件PosVim，是寶順公司近年來推出新的功能、性能、可靠性、維修性、保障性、測試性、安全性、環境適應性綜合設計、一體化設計、可視化管理工作平臺。該平臺包含4大子平臺，包括設計分析子平臺、仿真子平臺、試驗驗證子平臺、數據挖掘應用子平臺。其中，設計分析子平臺包含可靠性預計、可靠性建模、故障模式影響及危害性分析FMECA、FTA、疲勞壽命分析、失效物理POF分析等功能模塊；仿真子平臺包括多物理環境仿真、可靠性仿真、保障性仿真等；試驗驗證子平臺，包含加速壽命試驗設計、加速退化試驗設計、試驗樣本優化設計、小子樣試驗設計、貝葉斯試驗驗證設計、元器件試驗設計、復雜系統與復雜網絡可靠性試驗設計等功能；數據挖掘應用子平臺，包含質保期預測分析、威布爾分析、可靠性大數據分析管理等功能模塊。
目前，PosVim已經在各軍民領域（航天科技、航天科工、中船、中電科、通信、家電、軌道交通、醫療器械、電子、中科院、高校等）近100家企業得到了應用，試用、體驗用戶超過1000家。
主要功能：
1、設計分析子平臺
設計分析子平臺，主要用于企業、單位在產品、裝備的論證、設計階段進行產品的可靠性、維修性、保障性、測試性、環境適應性等的預計、分配、建模、分析以及仿真等工作，指導設計師快速、高效開展相應的設計分析工作，以便盡早找出系統的薄弱環節，提升產品的可靠性等水平。
可靠性預計模塊主要用于早期設計階段定量預測產品的可靠性水平，評價產品是否能夠滿足可靠性設計指標要求，并找出薄弱環節，為產品設計改進指明方向。
可靠性預計模塊的主要功能指標：
（1）支持應力/計數/基于故障物理的可靠性預計方法；
（2）支持元器件、組件、系統等不同層次的可靠性預計；
（3）支持GJB/Z 299C、GJB/Z 108A、MIL-HDBK-217F、217N1、217N2、Telcordia SR332、Siemens SN29500、217Plus、IEC TR 62380、NSWC、NPRD-2016、FMD-2016等電子、機械產品可靠性預計標準
（4）支持綜合試驗、現場數據的可靠性預計；
（5）包含豐富的電子和機械元件可靠性預計參數及模型；
（6） 可輸出可靠性預計匯總表、不同設計方案對比分析表、關鍵器件清單、器件選用情況報告、失效率與溫度變化曲線、質保期失效預測結果、可靠性預計報告等，報告可以自定義。
（7）支持工作狀態、非工作狀態的可靠性預計
（8）支持設計權衡分析
（9）支持選型優化分析
*學習、了解PosVim可靠性預計使用幫助手冊、案例
*通信終端產品可靠性預計案例（SR332標準）
*機器人設備可靠性預計（217 N2標準）
計.png)

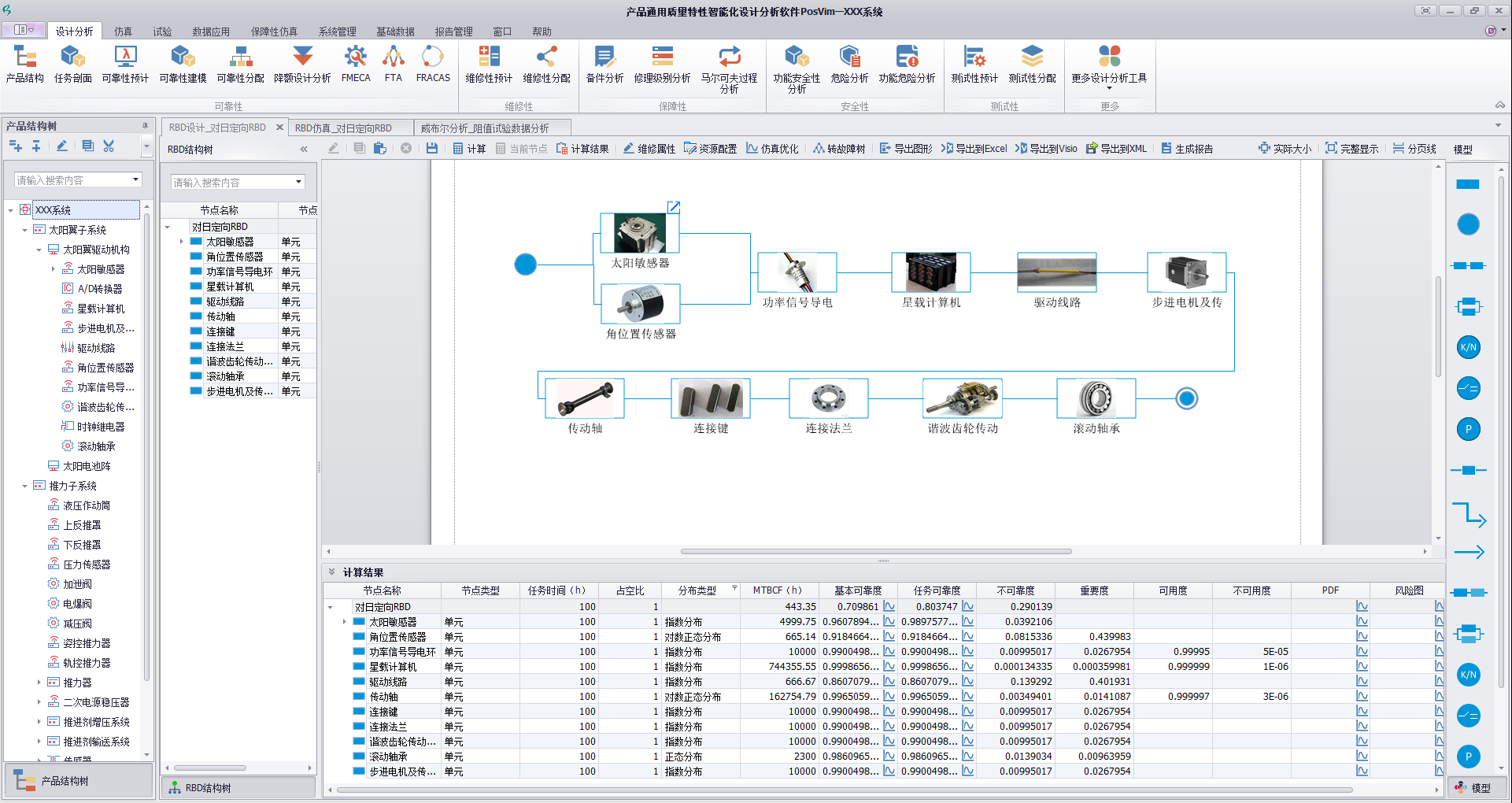

可靠性建模模塊是開展產品可靠性量化分析的重要工具，通過產品任務可靠性分析，確保任務可靠性或可用性的實現，優化系統設計?？煽啃越ＤK的主要功能指標包括：
（1）支持串聯、并聯、儲備、表決、K/N、權聯、負載均衡等模型；
（2）支持可修系統、多功能單元、多任務階段等任務可靠性建模，能夠用解析或仿真方法計算系統任務可靠度、可用度、MTBF、MTBCF 等可靠性指標功能 。
（3）支持基于解析和仿真方法進行可靠性模型分析，可通過仿真模擬產品運行、檢修、檢測等過程，可輸出可靠度、可用度、平均能力、費用等多項分析結果。
（4）支持基于任務剖面的可靠性分析、可靠性仿真功能，可輸出任務可靠度、可用度等結果
（5）支持10多種分布類型，包括指數、威布爾、正態、對數正態、三參數威布爾等。
（6）支持多種工程通用的可靠性模型以及特殊工程用、專業的可靠性模型。
（7）支持基于可靠性框圖模型的可靠性分配，可通過費用/成本、懲罰函數、可行性函數等方式進行可靠性指標分配與決策。
更多關于可靠性建模模塊的功能及特點可咨詢客服
*物聯網系統（IOT）可靠性建模及分析案例
*多任務階段系統的可靠性建模示例——姿態控制軌道系統可靠性分析
*復雜系統（串并聯、混聯、任意連接關系）可靠性建模與分析方法

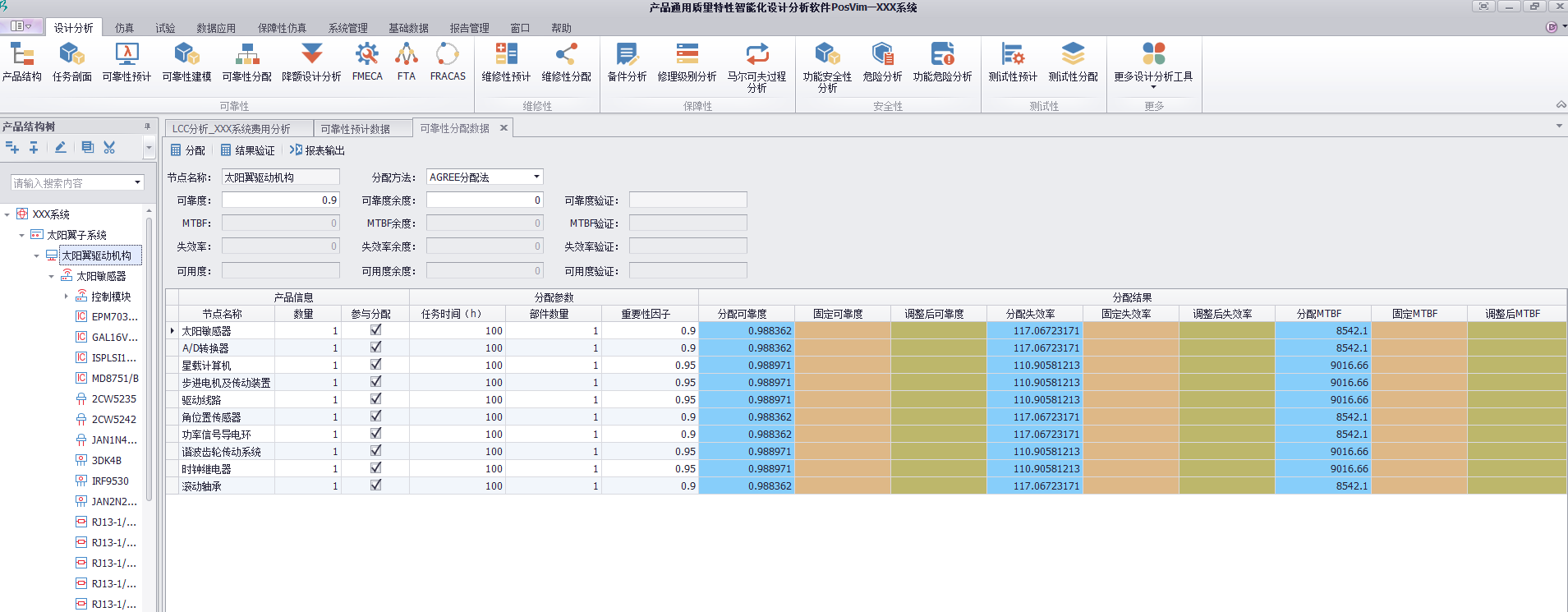

可靠性分配，是為了把產品的可靠性定量要求按照給定的準則分配給各組成部分而進行的工作。通常情況，系統可靠性分配就是將使用方或任務方提出的，在系統設計任務書（或合同）中規定的可靠性定量要求，從上到下，由系統到部件，逐步分解、分配到各分系統、設備和元器件。
可靠性分配模塊的主要技術指標及特點：
提供評分分配法、ARINC分配法、AGREE分配法、等分配法、最少工作量法、含置信度的可靠性分配方法、正規加權分配法、非正規加權分配法、相似產品分配法等10多種可靠性分配方法。
支持MTBF、可靠度、可用度等指標的分配。
支持可靠性分配的調整。
支持基于鑒別比的可靠性分配。
支持復雜系統、串并聯結構的可靠性分配，支持多層次的可靠性分配。
*常用可靠性分配方法以及復雜系統如何進行可靠性分配

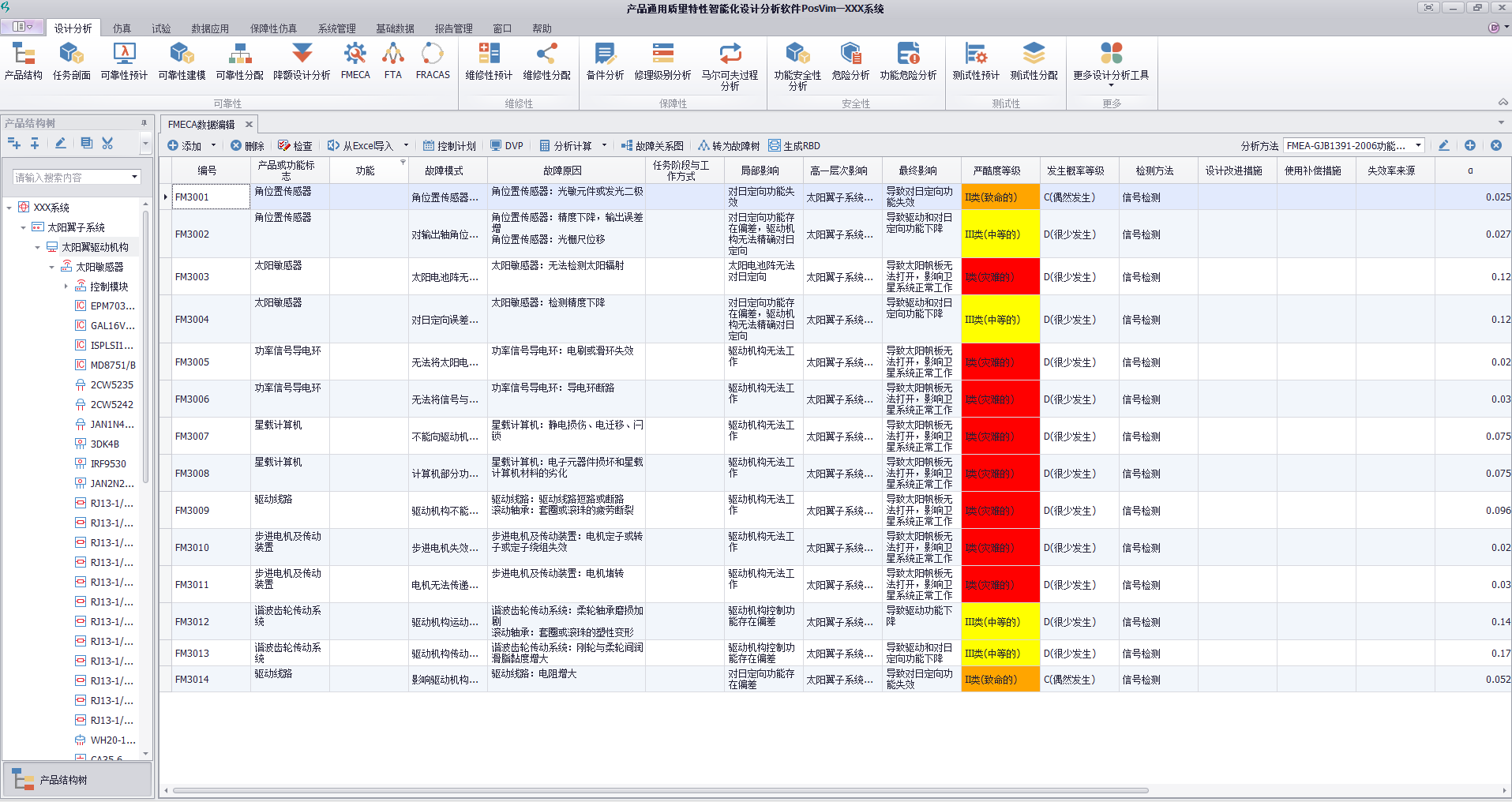

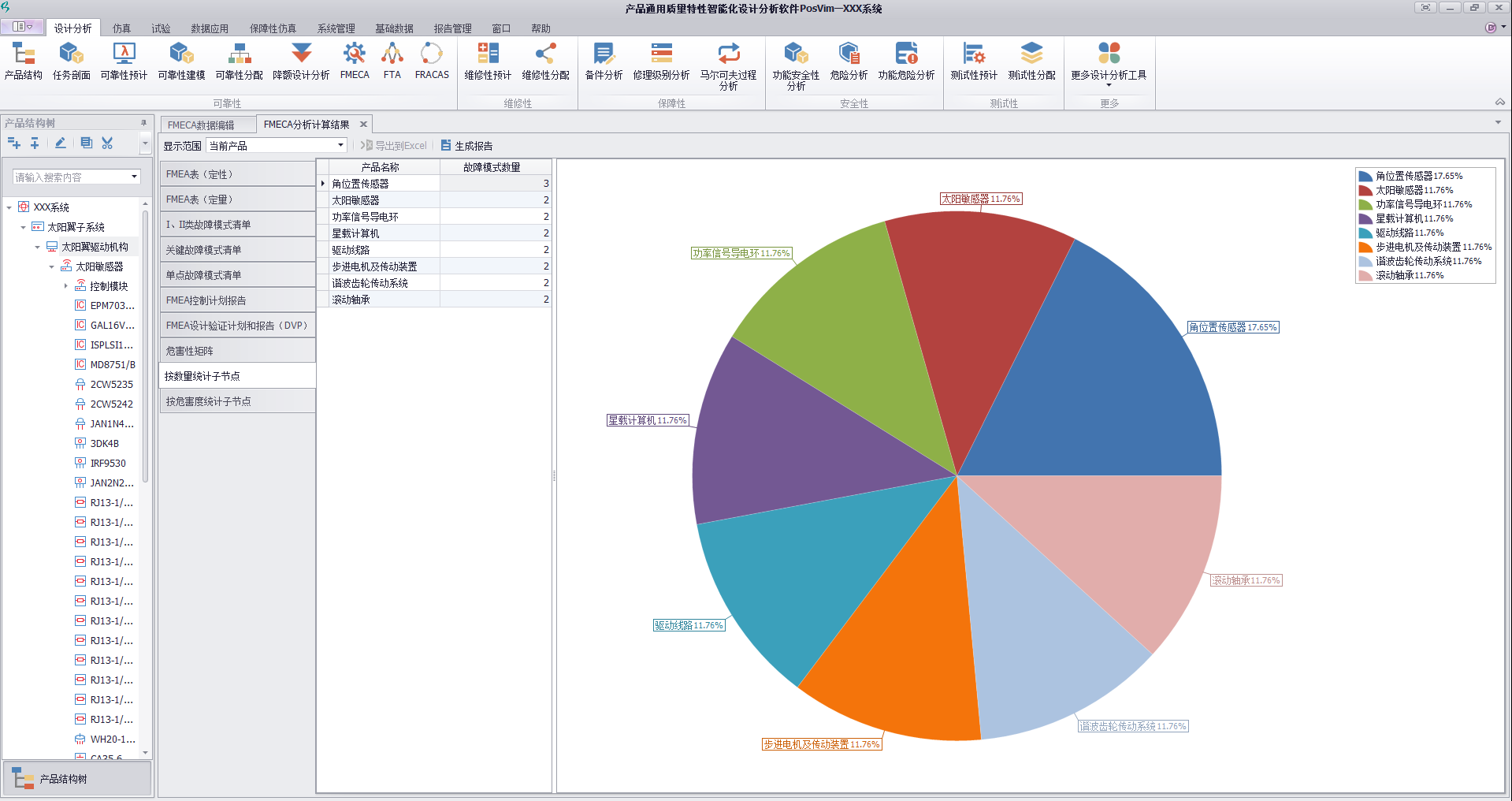

故障模式影響及危害性分析模塊，是開展可靠性工作的一項重要基礎工作。通過FMECA分析，發現產品潛在的故障模式，確定關鍵產品清單，制定控制計劃并采取有效補償措施，改進設計，實現可靠性增長。
（1）支持兩種FMECA模式；
（2）支持功能/硬件FMECA、工藝/過程FMECA、軟件FMEA；
（3）支持GJB1391、SAE J1739、QS-9000、MIL-STD-1629等FMECA標準，且可自定義FMECA分析標準；
（4）支持功能框圖/方塊圖建模、圖形化故障模式傳遞關系建模功能；
（5）支持故障模式的控制與實施狀態監管，可針對關鍵故障模式制定控制計劃并驗證確認實施的有效性；支持故障傳播路徑仿真分析，可視化輔助設計人員進行故障的分析與確認，指導設計改進；
（6）包含豐富的電子、機械產品的常用故障模式庫，同時提供FMD91、MIL-STD-338、NPRD3、RADC-TR-84-224等模型庫；
（7）可輸出關鍵故障模式清單、Ⅰ、Ⅱ類故障模式清單以及定性、定量分析報告。

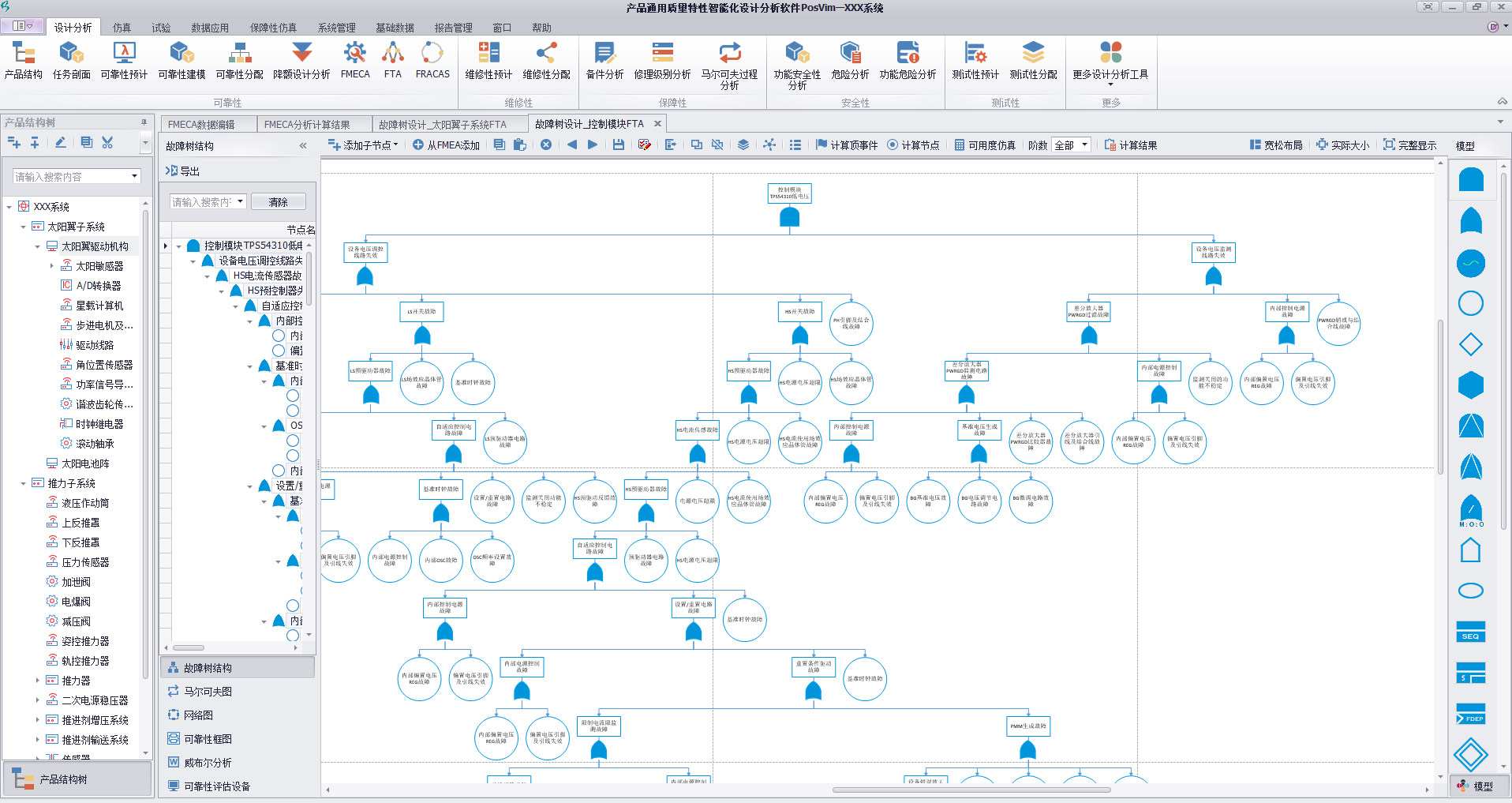

故障樹分析模塊是以關鍵故障模式作為頂事件，分析其發生概率、引發原因，從而有針對性地采取有效的預防措施，控制故障發生。
故障樹分析模塊的主要功能指標：
（1）具快捷的圖形化的故障樹建立、故障樹圖形輸出功能；
（2）支持與門、或門、異或門等15種以上布爾邏輯模型；
（3）支持基本事件、房型事件等10多種事件類型；
（4）支持6種基本事件的發生概率計算方法；
（5）支持共因故障模式建模與分析，支持Alpha因子、beta因子與MGL方法，支持不同顏色標記共模事件，并可進行共模與無共模故障的對比分析；
（6）支持故障樹圖形的折疊功能；
（7）支持故障樹的檢查功能，包括基本事件檢查、獨立性檢查、數據完整性檢查；
（8）支持割集的過濾與多種視圖分析，快速準確確定薄弱環節；
（9）可進行最小割集求解、頂事件發生概率計算、概率重要度、結構重要度及關鍵重要度計算等功能。
(10)支持SAE 4761和SAE 4754等分析標準，支持對潛在故障的故障監控和暴露時間模型分析。
(11)支持靜態故障樹分析、動態故障樹分析功能。
(12)支持解析算法和仿真算法進行故障樹分析，可計算最小割集、事件發生概率、底事件重要度（概率重要度、結構重要度、關鍵重要度、割集重要度等）
通過與國外相關軟件對比分析（查看對比結果），可知PosVim的故障樹分析模塊的建模功能、計算結果、計算精度等都達到國際同類軟件水平，滿足工程使用要求。
*故障樹分析六步法——結合故障機理進行離心泵的故障樹分析
可靠性評估模塊是結合產品研制過程的設計數據、試驗數據以及使用數據，進行產品的可靠性量化評估。該可靠性評估模塊適用于樣本數量少，故障數據少，系統級別的可靠性試驗難以開展等情況，航天、航空、火工品、核電等設備可采用該方法進行可靠性評估。其主要功能指標：
（1）產品各種試驗數據、使用數據的管理，可導入word、excel格式的數據；
（2）試驗數據折算，擴充評估的數據源；
（3）可靠性評估常用的經典法與貝葉斯法；
（4）可進行單個設備、串聯、并聯、表決、儲備系統的可靠性評估；
（5）分布類型支持含二項分布、指數分布和正態分布等；
（6）支持小子樣可靠性評估方法；
（7）可輸出MTBF、可靠度置信下限等評估結果。
（8）支持零失效的可靠性評估

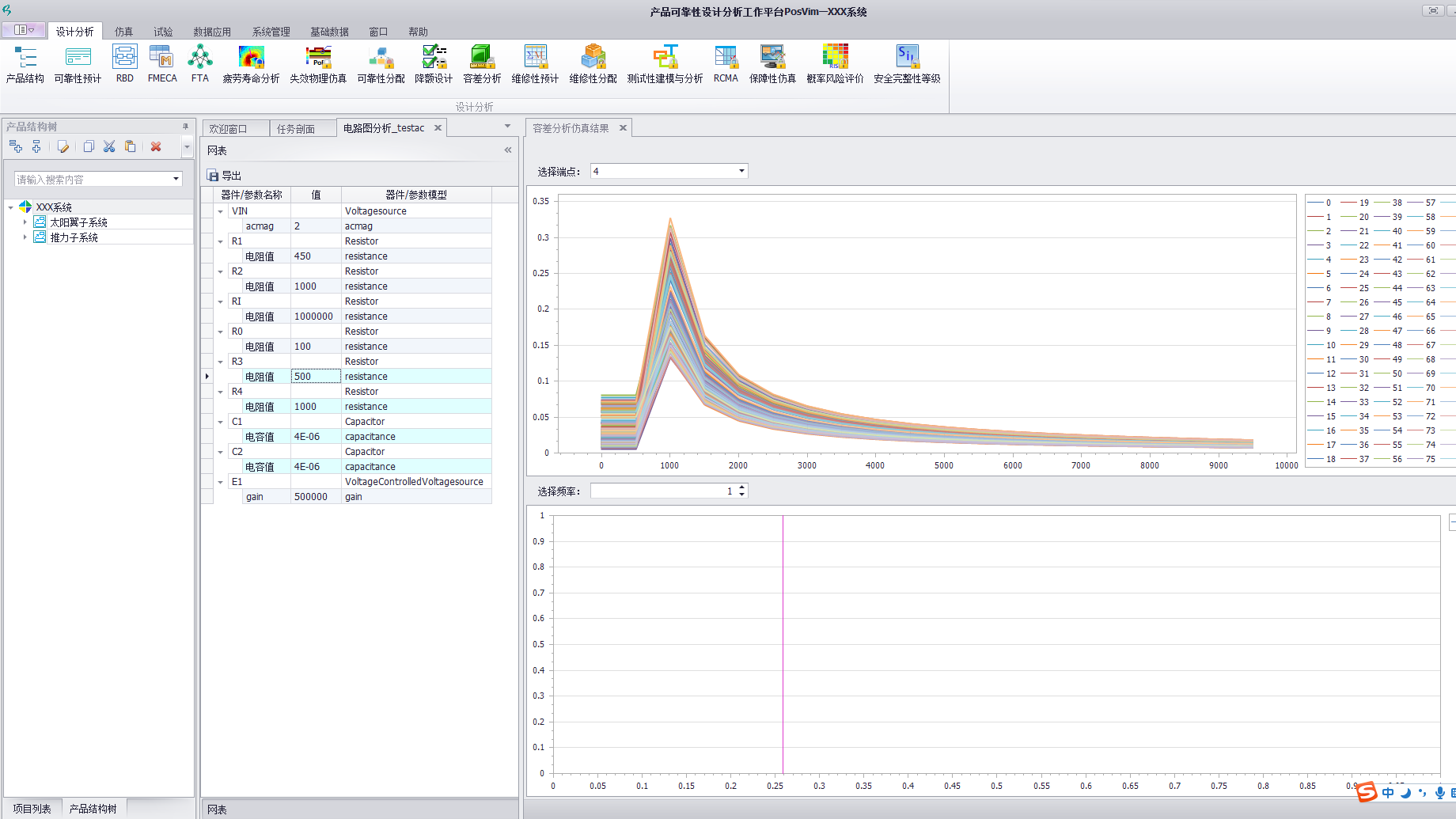

g、電路容差分析
容差分析是預測電路性能參數穩定性的一項重要工作。通過開展容差分析工作，預測產品在使用環境條件下的電路性能參數變化、不同故障模式對產品穩定性的影響，據此調整電路組成部分的容差參數，避免電路性能參數變化、故障變化導致產品的不正常工作。
最壞情況分析是容差分析中較為常用的一種工程方法。最壞情況分析可預測系統在極限條件下的性能以及檢驗給定的環境下的組件參數變化對系統的影響。參數變化可以是使用的組件數量、組合一起工作的組件構成、環境、連接外部的線路、組件的老化以及其他內部和外部的影響。這些變化可能會導致系統不可預估的后果。
PosVim的容差分析模塊采用最壞情況分析方法、蒙特卡洛法，通過快速分析電路性能參數變化、不同故障模式對產品可靠性、安全性的影響，幫助企業提升產品的可靠性水平。容差分析模塊的主要技術指標及特點：
兼容Protel等電路設計軟件的網表格式文件，支持bom表、netlist文件導入。
支持電路性能參數變化、故障模式注入情況下的最壞情況分析。
支持最壞情況分析、蒙特卡洛兩種容差分析方法。
提供流程化、多樣性的電路設計與仿真分析功能，包括支持敏感性分析、電路參數分析、AC/DC分析、瞬態分析、失真分析、噪聲分析、零極點分析、正常與最壞情況仿真分析等功能?？奢敵錾鲜龇抡娣治鼋Y(jié)果，以及正常與最壞情況仿真對比分析結果。
h、維修性建模與分析
PosVim的維修性建模與分析模塊，包括三大功能，即維修性建模、維修性預計、維修性分配。
1）、維修性建模與預計
維修性對于系統的持續工作有較大的影響。與可靠性預計類似，維修性預計是用來預測系統的維修性。如果一個系統失效，但是能夠快速維修好，那么系統的工作時間、可用度就高。
維修性預計的參數一般包含MTTR（Mean time to Repair）、MCMT(Mean Corrective Maintenance Time)、MPMT(Mean Preventive Maintenance Time)等。GJB 57、MIL-HDBK-472等標準均提供了相應的維修性預計模型。
（1）支持維修性參數預計，支持修復時間、平均修復時間、預防性維修間隔期、固有可用度、平均故障維修時間（MTTR）、平均預防維修時間、平均主動維修時間、平均修復性維修工時（MMH/Reparir）、平均預防性維修工時（MMH/MA）、每工作小時平均維修工時(MMH/FH)、σ百分點最大修復性維修時間、LRU隔離率、組合LRU隔離率等參數的預計
（2）支持圖形化建立維修性模型、檢測模型
（3）支持維修性預計結果的導出
計01.png)
2）、維修性分配
與可靠性分配相似，維修性分配是將系統級或高一層級的維修性指標分配給子系統或下一層次的設備。PosVim的維修性分配模塊支持GJB Z57標準，支持等值分配法、按故障率分配法、按故障率和設計特性的綜合加權分配法、保證可用度和考慮各單元復雜性差異的加權分配法、相似產品分配方法。支持航天、航空、軌道交通等設備的系統升級的維修性分配方法，支持軌道交通等鐵路系統的多層級多類型維修性分配方法。
（1）關聯失效率預計結果
（2）選擇不同的維修性分配方法進行分配
（3）MTTR等參數的維修性分配
（4）設置加權因子
（5）系統升級的維修性分配
（6）維修性分配結果的調整
（7）維修性分配結果輸出
（8）支持等值分配法、按故障率分配法、按故障率和設計特性的綜合加權分配法、保證可用度和考慮各單元復雜性差異的加權分配法、相似產品分配方法。支持航天、航空、軌道交通等設備的系統升級的維修性分配方法，支持軌道交通等鐵路系統的多層級多類型維修性分配方法。
i、降額設計
降額是實現元器件使用中承受的應力低于其額定值，以達到延緩其參數退化，提高使用可靠性的目的。通常用應力比和環境溫度表示。降額設計時一般可根據產品特點及使用要求，制定不同等級的降額標準，例如GJB/Z35分為I、II、III共三級。使用時需要注意：盡管降額可以有效地提高元器件的使用可靠性，但是，元器件有一個最佳降額范圍。在此范圍內，元器件工作應力的降低對其失效率的下降有顯著的改善。超過最佳降額范圍實施降額，所獲得的元器件可靠性提升效果會下降。所以，降額可提升元器件的可靠性，但是需注意范圍、需權衡考慮！
降額設計模塊的主要技術指標及特點：
（1）支持GJBZ35以及MIL-HDBK-338-2、NAVSEA, MIL-STD-975M (NASA), MIL-STD-1547, Naval Air System Command AS-4613 and ECSS-Q-30-11-A、MSFC-STD-3012、TE000-AB-GTP-010、航天降額設計標準等，可自定義降額準則。
（2）支持降額符合性檢查，以及統計分析。
（3）可與可靠性預計集成，自動獲取預計數據。
（4）內置海量、龐大的元器件降額參數，快速幫助設計師完成降額設計與符合性分析。
計01.png)
j、以可靠性為中心的維修分析RCMA
按照以最少的維修資源消耗保持裝備固有可靠性水平和安全性的原則，應用邏輯決斷的方法確定裝備預防性維修要求的過程。
通過實施RCMA，形成預防性維修要求大綱（匯總文件），明確預防性維修工作的產品（項目）、工作類型、間隔期以及維修級別要求等。
RCMA模塊的主要技術指標及特點：
（1）全面支持GJB1378A標準，且符合MSG-3標準要求，可進行系統、設備、結構的以可靠性為中心的維修分析。
（2）支持邏輯決策圖進行維修分析的功能。
（3）支持維修間隔期的計算。
（4）可匯總輸出系統和設備預防性維修匯總大綱表、結構預防性維修匯總大綱表。以及輸出分析過程數據，包括產品概況記錄表、故障模式和影響分析記錄表、系統和設備分析記錄表、非重要產品（項目）記錄表、確定故障后果和保養工作分析記錄表、使用檢查分析表、定時拆修或定時報廢分析記錄表、綜合工作分析表等。

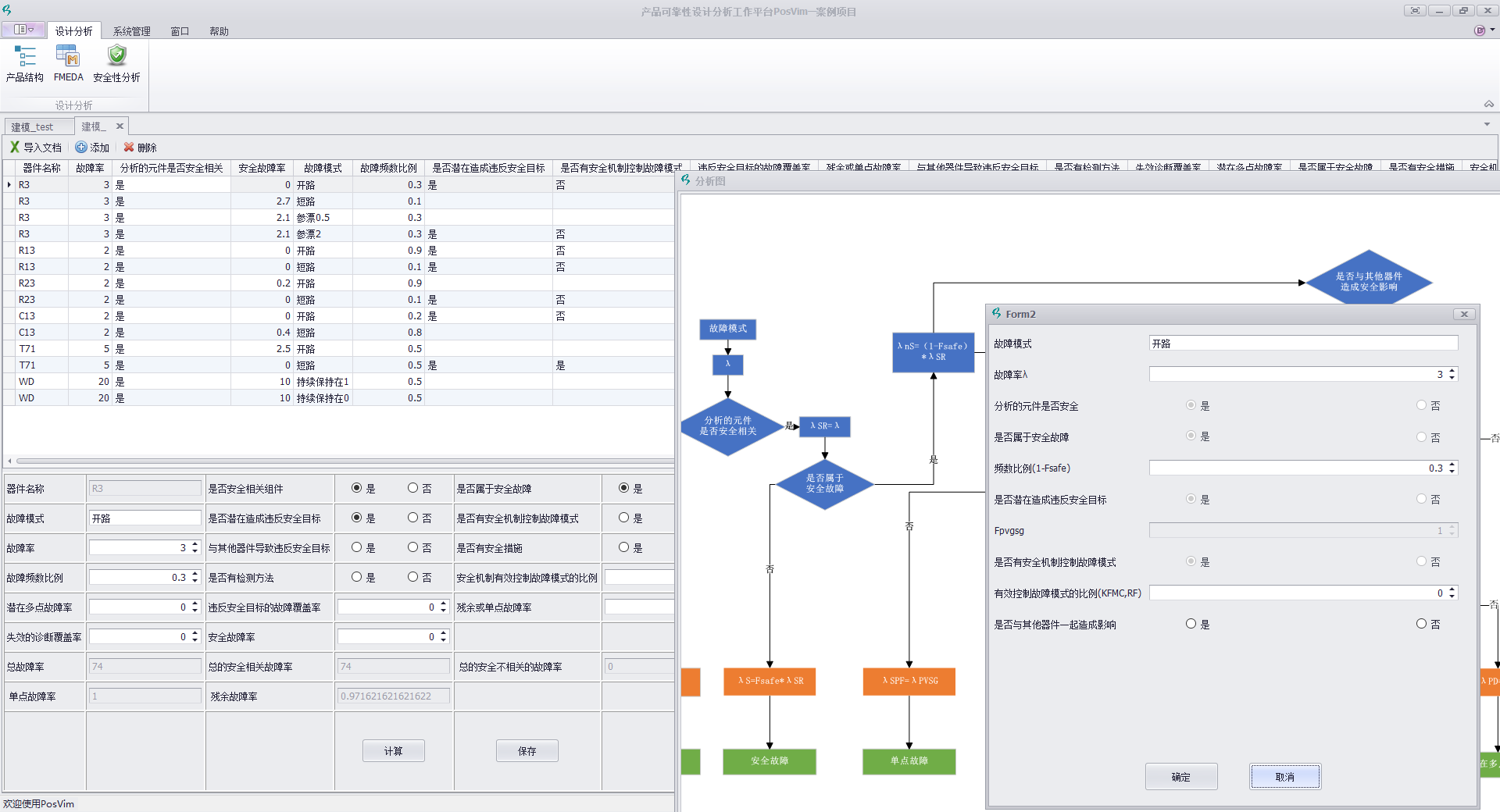

k、FMEDA故障模式、影響及診斷分析
故障模式、影響及診斷分析FMEDA技術，在安全關鍵產品（例如汽車、軌道交通、核電等）的功能安全工作中起到很重要的作用，它可對功能安全產品的失效風險、是否可診斷進行定性、定量分析，同時也是產品功能安全硬件開發的重要手段，可為分析、驗證產品功能安全是否滿足設計要求（如汽車安全完整性等級ASIL）提供了有效的支撐。 PosVim平臺的FMEDA功能模塊是以ISO26262-道路車輛功能安全、IEC 61508-電氣/電子/可編程電子安全相關系統的功能安全標準為主要依據，提供包括產品建模（可繪制或者導入原理圖、可繪制電路圖，提供豐富的模擬、數字、機械等類型庫）、風險識別與評估、ASIL分解與分配、單點故障分析、潛在多點故障的分析等功能，幫助設計師、分析人員高效實時功能安全產品的故障模式識別、風險分析以及診斷有效性的分析，幫助設計師進行功能安全產品是否滿足ISO26262、IEC61508等標準要求的安全完整性等級要求的分析與判斷。主要功能指標：
（1）支持產品建模，可繪制或者導入原理圖、可繪制電路圖，提供豐富的模擬、數字、機械等類型庫）
（2）可與FMEA、可靠性預計、RBD等模塊集成，自動獲取故障模式數據、頻數比數據、失效率數據等
（3）支持ASIL分解與分配、單點故障分析、潛在多點故障的分析
（4）提供邏輯判斷圖，以邏輯判斷圖方式指引設計師進行不同組成元件的FMEDA分析
（5）提供產品功能、性能仿真以及故障注入仿真功能，可輸出產品的性能仿真結果、故障仿真結果
（6）可輸出ASIL分解與分配結果、單點故障分析結果、潛在多點故障的分析結果，可輸出總的故障率、總的安全相關故障率、總的安全不相關故障率、單點故障率、殘余故障率、潛在多點故障率等參數。
由于電器和電子器件構成的系統（也稱為安全系統）越來越多應用于執行安全功能。如果要安全、有效使用這些系統，需要按照有關標準（IEC 61508和IEC 61511等）系統性開展安全性分析、評估工作。在許多情況下，企業在設計安全系統時，可使用不同技術（如機械的、液壓的、啟動的、電氣的、電子的、可編程電子的等）的安全系統來保證、保護安全。這些安全系統是由各種軟件、硬件等綜合構成，本身也存在可靠性、安全性問題，所以，需要考慮設計過程中所采取的各種安全策略是否合適、需要考慮系統中的所有組成組件的問題（例如傳感器、控制器、執行器等），還要考慮不同安全系統組合之后的是否安全問題等等。IEC 61508、GB/T 20408標準等均明確要求在過程或機器級進行一次危險和風險分析，并要求由風險分析得到的風險降低量，來確定是否需要一個或幾個安全相關系統，以及需要什么樣的安全功能。
PosVim軟件的功能安全性分析模塊符合IEC 61508、IEC 61511等標準要求，可實現安全相關系統的功能安全評估以及安全系統的優化設計。
馬爾可夫圖是可修系統的可靠性、可用性分析常用的工具。馬爾可夫圖可以利用其無記憶性的特點，對系統在各種狀態下的行為進行可靠性或者可用性建模。系統的下一個狀態僅取決于轉移概率值和系統的當前狀態。這使得您能夠查看任意狀態或系統降級工作狀態的發生概率，并在不同的狀態下開始可靠性、可用性分析?？煽啃攒浖osVim的馬爾可夫模塊提供了馬爾可夫圖建模與仿真分析功能?？蛇M(jìn)行穩態、瞬態可靠度、可用度的計算，可進行容量計算。主要特點：
（1）支持圖形化繪制馬爾可夫圖；可設置圖形顏色。
（2）支持故障/修復設置。
（3）可計算節點的瞬態、穩態可靠度、可用度。
（4）可進行穩態可用度、瞬態可用度、可靠度、穩態故障頻率、MTBF、MTTR、瞬態容量等仿真計算。
測試性建模與分析是可靠性工程中一項重要工作。測試性建模與分析模塊主要用于量化評估測試性設計方案的測試性水平，以及進行傳感器優化設計、測試點及測試策略、診斷策略優化設計。通過測試性建模與仿真分析，量化評估產品的測試性（故障檢測率、故障隔離率等）。
PosVim的測試性建模與分析模塊，采用先進的多信號流技術，以分層、圖形化建模方式構建測試性模型。同時，兼容多物理建模技術，支持多物理融合的測試性建模方法。PosVim的測試性建模與分析模塊的特點：
（1）支持分層、拖拽方式構建測試性模型，可通過快捷拖拽方式創建測試性模型。PosVim的測試性建模與分析模塊，支持System、Subsystem、LRU、SRU、Module、Component、FailureMode多個層次，并可自定義層級
（2）支持多信號流模型。
（3）支持全局信號、局部信號、全局故障、功能故障。
（4）支持阻斷信號設置、開關設置。
（5）支持測試性模型信息匯總及瀏覽。
（6）支持與可靠性預計、FMEA的接口。
（7）支持與TEAMS軟件、EDA軟件的接口，測試性模型與TEAMS兼容，可導入導出。
（8）支持故障檢測率、故障隔離率等測試性參數計算，可輸出相關性矩陣、冗余測試、未檢測故障、模糊組、診斷決策樹等分析結果。
更多關于測試性建模模塊的功能及特點可咨詢客服
第二層測試性模型.png)
*飛機飛行控制系統CMS測試性建模與分析示例

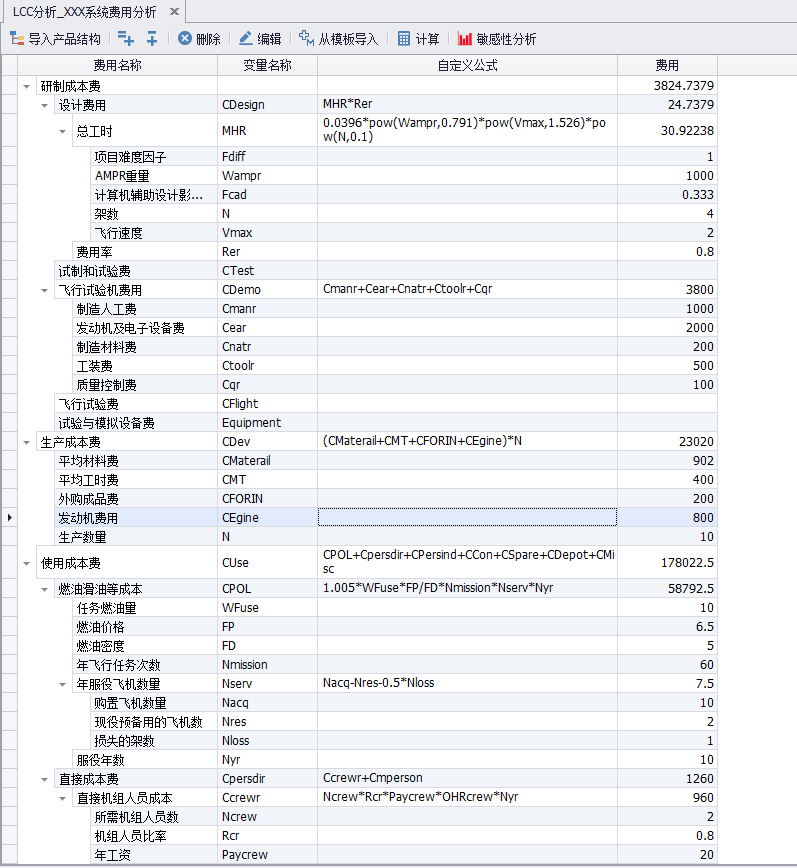

壽命周期費用分析不同于投資評估，它并不關注確定某項開發工作的財務可行性，它關注的是確定不同方案之間的差異和確定哪種方案最能滿足用戶的商業/費用目標。壽命周期費用分析逐步稱為了一個影響產品研制成敗的關鍵因素之一。
GJBz 20517 武器裝備壽命周期費用估算、GJBz 20463雷達壽命周期費用估算手冊、GJB 1364 裝備費用-效能分析、GB/T19829/ ISO 15663石油天然氣工業 壽命周期費用分析、GB/T 32797 熱電聯產系統 用于規劃、評估和采購的技術說明等標準，都給出了相應的壽命周期費用分析模型。
PosVim的壽命周期費用分析模塊LCC，不僅支持傳統的基于費用分解（CBS）的壽命周期費用分析方法，也支持國際先進、主流的參數估計法（或稱為估算分解法EBS），即基于估算分解的壽命周期費用分析方法。EBS方法是通過參數建模分析的方法進行費用的估算和評估的技術，PosVim支持EBS方法的PRICE H等模型。
PosVim的壽命周期分析模塊，支持GJBz 20517 武器裝備壽命周期費用估算、GJB1364 裝備費用-效能分析、GJB/Z 20463 雷達壽命周期費用估算手冊的費用分解模型與費用管理，也支持GB/T19829等標準。
（1）不僅支持傳統的基于費用分解（CBS）的壽命周期費用分析方法，也支持國際先進、主流的參數估計法（或稱為估算分解法EBS），即基于估算分解的壽命周期費用分析方法。
（2）支持支持PRICE H等模型。
（3）內置通用的壽命周期費用分析模板。
（4）支持凈現值等多項參數的計算。
（5）支持敏感性分析。
（6）支持不同方案的對比分析。

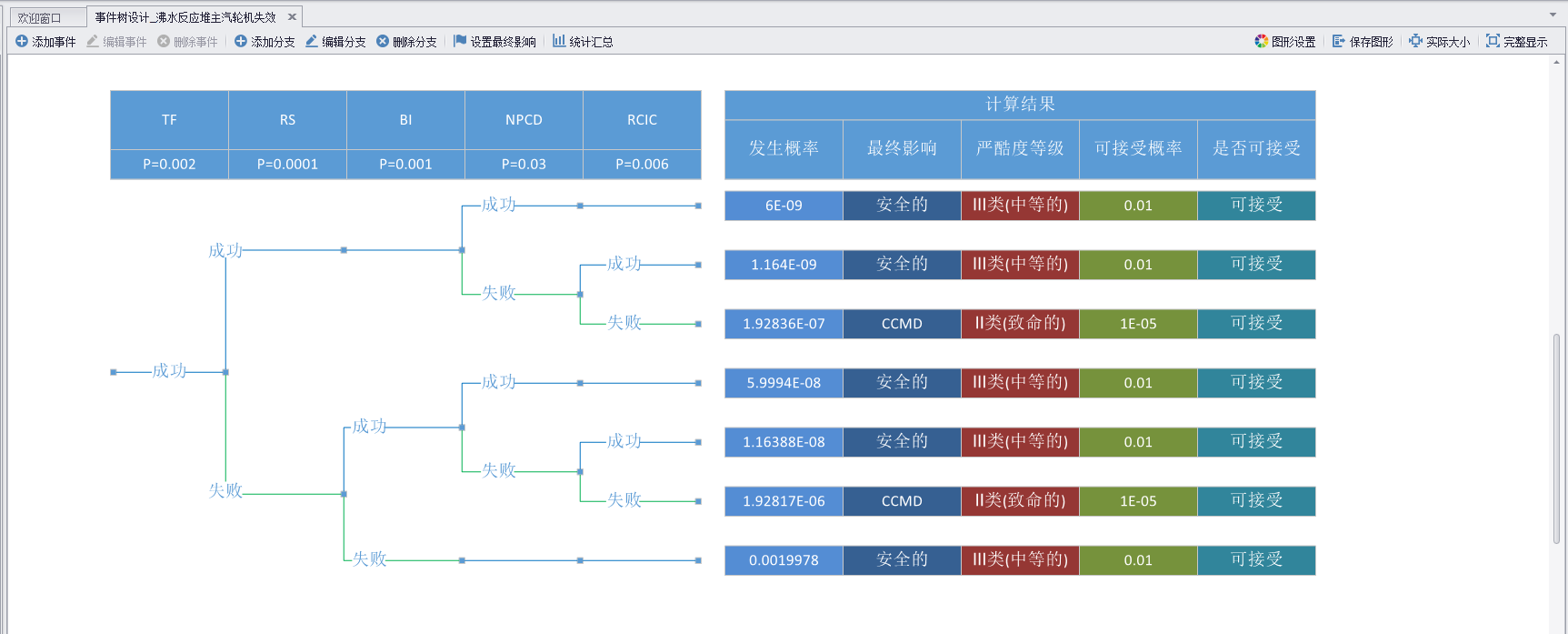

事件樹分析（ETA）是一種歸納性分析方法，它顯示了意外（始發、初因）事件導致的所有可能結果，并考慮了安裝的安全保護措施是否起作用以及其他事件和因素。通過研究所有相關的意外事件（已通過初步危險分析、HAZOP或其他技術確定），ETA可用于識別復雜系統中的所有潛在事故場景和序列，并評估后果的概率及風險。事件樹分析技術目前在核電、航天、航空、石油工業等安全相關領域得到廣泛應用。
（1）提供基本事件庫管理功能，提供直接輸入、分布計算等方式計算事件發生概率
（2）提供圖形化的事件樹建模功能，可添加事件序列、可添加空、發生、不發生、自定義事件序列分支
（3）事件樹模型與計算結果一體化
（4）可設置經濟性、安全性、使用性、環境性等后果，可設置最終狀態的可接受概率、嚴酷度等級等
（5）支持不同類型最終狀態的統計計算、發生概率計算，可輸出不同最終狀態的發生概率匯總結果
（6）提供圖形設置功能，可設置事件樹的圖形顏色、標簽等
（7）支持事件樹分析結果的導出，以及事件樹圖形導出
2、仿真子平臺
仿真子平臺，是結合產品的可靠性、安全性、測試性等仿真驗證需求，以數字樣機模型為輸入，分別構建熱、振動、疲勞等環境模型，針對產品的故障物理（包括熱、振動、疲勞、電磁等）進行仿真分析，包括失效物理仿真、疲勞仿真分析、裂紋及壽命分析、電路容差仿真分析（基于電路SPICE模型）、故障診斷等。該子平臺是從產品的故障物理角度，仿真并解決產品故障引發的深層次、根本性的問題。

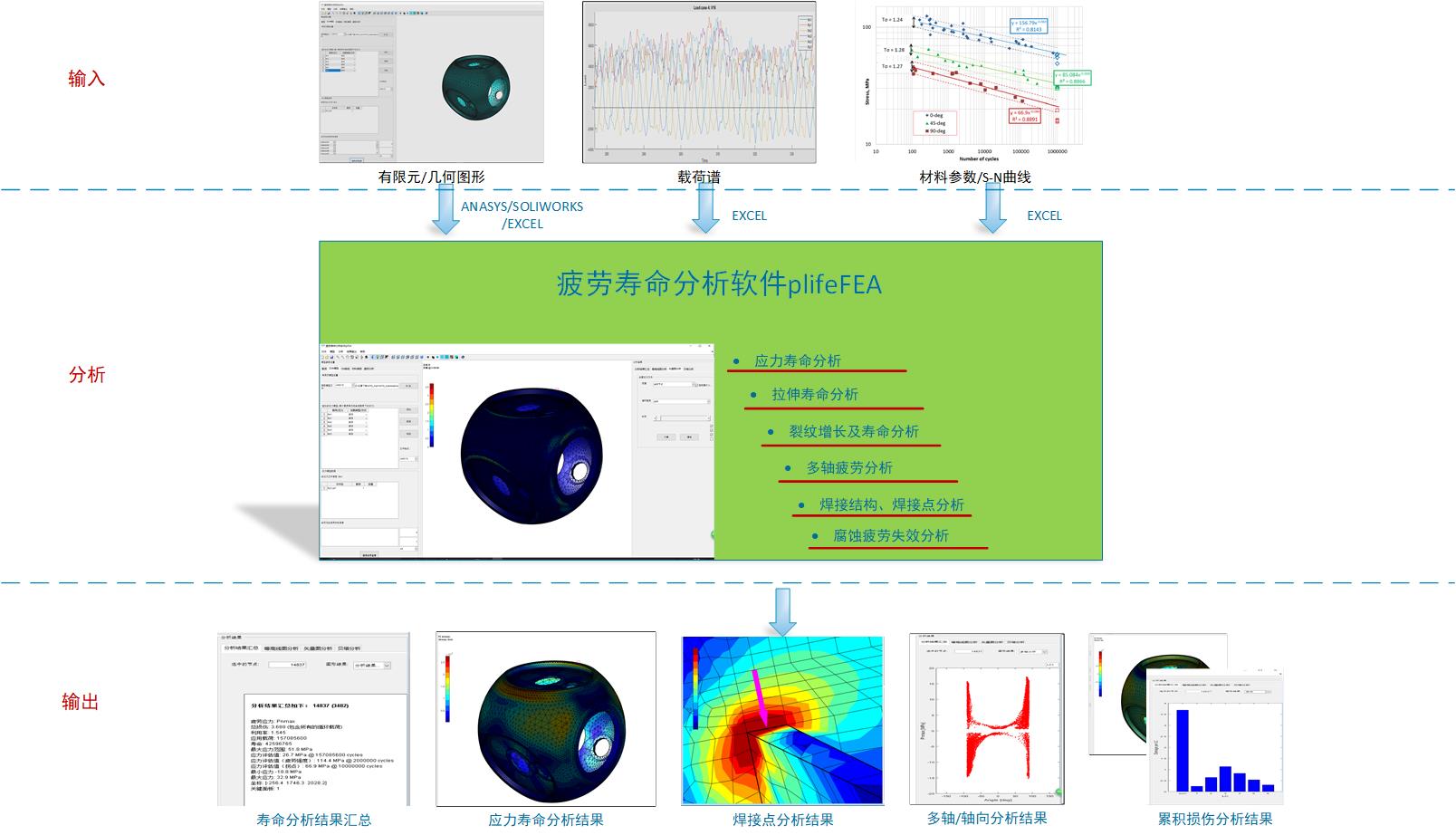

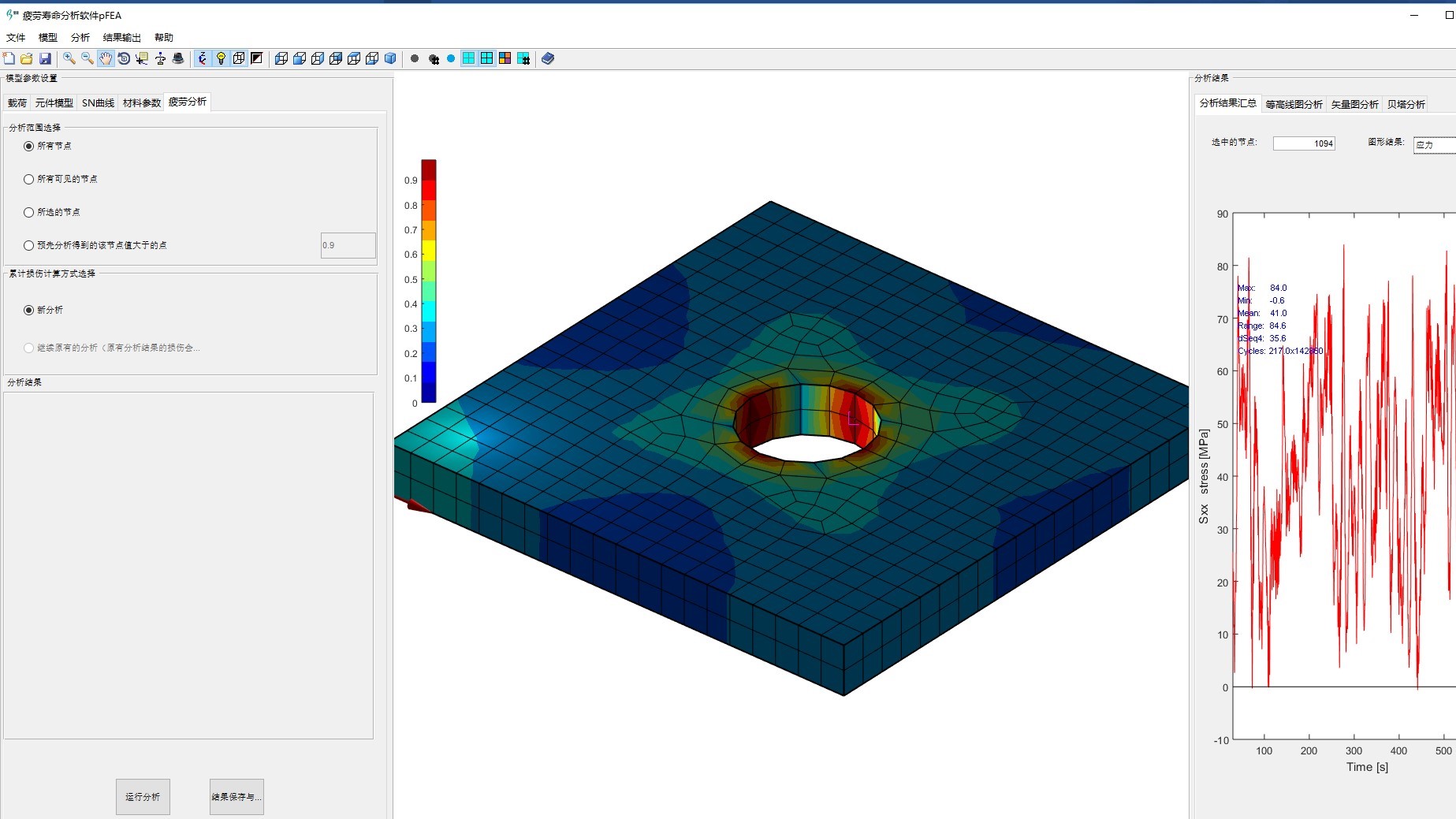

a、疲勞壽命仿真分析plifeFEA
PosVim的疲勞壽命分析模塊plifeFEA，是專門用于解決產品疲勞失效工程問題的CAE工具。該模塊采用先進的有限元算法以及疲勞壽命模型，基于plifeFE強大的分析引擎，幫助企業快速、精準識別產品的危險點位置（薄弱環節）并預測壽命，以便合理制定產品設計策略。疲勞壽命分析模塊具備產品應力壽命分析、拉伸壽命分析、焊接結構疲勞分析、裂紋增長壽命分析、腐蝕疲勞壽命分析等功能，且提供豐富的材料參數庫、模型庫，可滿足產品疲勞分析工程急需。
（1）提供解析計算和基于有限元分析兩種方法進行疲勞壽命分析，滿足用戶的不同使用需求；
不僅支持應力壽命、拉伸壽命、焊接結構、多軸疲勞、利用率等分析，也提供裂紋增長及壽命預測、腐蝕應力開裂等疲勞分析功能；
（3）疲勞壽命分析軟件plifeFEA支持靜態結構、等幅應力、變幅應力等不同情況下的疲勞分析，以及SN曲線估算以及修正模型等；
（4）提供疲勞壽命、累積損傷、疲勞強度、關鍵點、利用率等20多種參數的計算功能；
（5）基于有限元的疲勞分析方法，支持ANASYS、CATIA、SOLIDWORKS等CAD/CAE軟件的數據導入，并提供EXCEL格式的自定義數據導入，滿足不同用戶輸入數據的分析需求；
（6）與產品可靠性設計軟件集成，幫助用戶快速建立覆蓋產品全生命周期的可視化壽命管理平臺；
（7）提供豐富的材料數據資源庫，且可進行后臺的維護管理。
b、測試與故障診斷仿真分析
（1）支持建立電子、電磁、機械、流體建模。
（2）提供電子、電磁、機械、流體等常用器件及組件模型庫，可自定義模型。
（3）可在物理模型上進行故障模式、測試點、測試信號建模。
（4）可進行測試與信號關聯性分析，測試與輸出參數影響分析，支持測試有效性的仿真驗證。
（5）可輸出測試相關的電子、電磁、機械、流體等參數的仿真結果。
3、試驗設計與分析子平臺
包括可靠性試驗設計、加速壽命試驗設計與分析、加速退化試驗設計與分析、可靠性評估等模塊

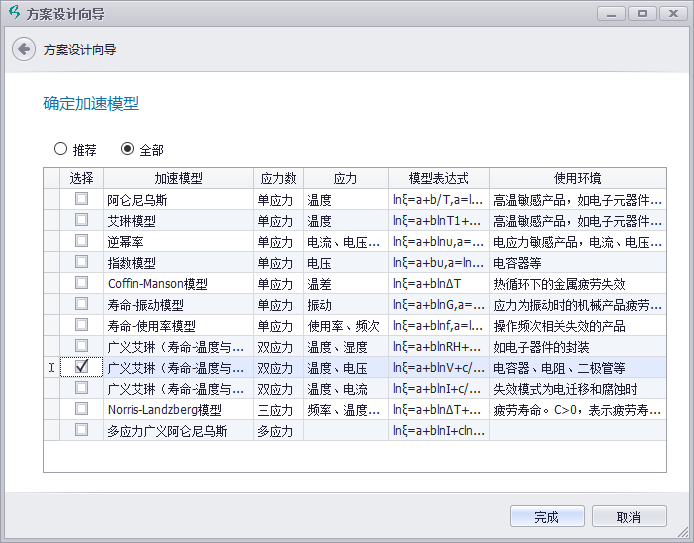

a、加速壽命試驗設計與分析
（1）具備加速壽命試驗計劃制定、加速壽命試驗方案設計、加速壽命試驗數據采集、加速壽命試驗數據分析功能。
（2）支持指數、威布爾、對數正態、正態、gamma分布等10多種分布擬合與參數估計，可給出估計值以及參數相關性計算結果。
（3）支持阿侖尼烏斯、艾林、逆冪率等10多種常用加速模型的試驗數據處理及參數估計。數據處理支持散點圖、異常值檢驗、分布檢驗、分布擬合、加速參數計算、壽命計算功能。
（4）支持單應力、雙應力、多應力下的試驗數據處理及壽命分析。
（5）支持最小二乘法、極大似然法的試驗數據處理及分析。
（6）提供溫度、濕度、電流、電壓、功率、溫差、振動、使用頻次等應力作用下的產品加速模型及試驗數據方法，提高使用的方便性。
（7）可計算MTBF/壽命的點估計、區間估計值，可給出應力-壽命、殘差分析結果圖。
方案設計.PNG)
計算.PNG)
b、加速退化試驗設計與分析
（1）具備從試驗計劃、方案設計、方案優化與評估、數據采集與處理、模型檢驗、壽命分析等一系列流程化的試驗管理功能。
（2）提供加速退化試驗方案設計向?qū)Чδ?，可自助、快速完成加速壽命試?yàn)方案設計工作?？筛鶕?jù)受試產品特點，利用PosVim內置的豐富產品故障模式庫、故障機理庫，自動推薦受試產品的主要故障模式、機理、加速應力及加速模型。
（3）提供單應力、雙應力以及多個應力下的加速退化試驗方案設計功能，可以實現應力數大于10個的加速退化試驗方案設計以及數據處理分析。
（4）可根據輸入的產品可靠性指標要求、置信度、應力數量、總的試驗樣本信息，進行不同應力下的試驗截止時間計算。
（5）可根據輸入的受試樣品總數、計劃的試驗截止時間、加速應力數量，進行各應力下的試驗樣本分配與優化。
（6）提供應力譜圖方式輔助設計試驗過程中的應力加載方案。
（7）支持批量導入試驗數據，支持word、Excel格式試驗數據的導入。
（8）加速退化試驗數據處理支持退化曲線擬合、偽壽命計算、異常值檢驗、分布檢驗、分布擬合、加速參數計算、壽命計算功能。
（9）異常值檢驗支持箱圖分析法以及早期失效分析。
（10）支持統計與擬合優度檢驗、圖示檢驗兩大類檢驗方法，統計與擬合優度檢驗支持W檢（Shapiro – Wilk）、D檢(Kolmogorov – Smirnov)、AD法、Pearson法等10種檢驗方法，圖示檢驗支持直方圖、Q-Q圖、P-P圖方法。根據檢驗給出試驗數據服從分布類型結果。
（11）支持指數、威布爾、對數正態、正態、gamma分布等10多種分布擬合與參數估計，可給出估計值以及參數相關性計算結果。
（12）支持阿侖尼烏斯、艾林、逆冪率等10多種常用加速模型的試驗數據處理及參數估計。
（13）支持單應力、雙應力、多應力下的試驗數據處理及壽命分析。
（14）支持最小二乘法、極大似然法的試驗數據處理及分析。
（15）提供溫度、濕度、電流、電壓、功率、溫差、振動、使用頻次等應力作用下的產品加速模型及試驗數據方法，提高使用的方便性。
（16）支持恒定、步進等應力下的試驗數據處理。
（17）可根據試驗數據計算加速模型參數，包括激活能參數計算，可給出加速參數估計值、標準差、置信區間估計值。
（18）可計算MTBF/壽命的點估計、區間估計值，可計算可靠度、失效率、特征壽命、可靠壽命等參數，可給出應力-壽命、應力-加速因子、概率密度函數、累積分布函數、殘差分析結果圖等。
PosVim軟件的加速壽命試驗數據分析能力、精度與國際同類加速壽命試驗數據分析軟件能力對比分析報告
方案.PNG)
數據分析.PNG)
4、數據應用子平臺
a、威布爾分析
威布爾分析是一個獨立的數據分析軟件，包括分布分析、壽命分析、試驗數據分析、退化擬合分析、曲線擬合分析、多元曲線擬合分析、響應分析、DOE、SPC等功能模塊，了解具體威布爾分析軟件PosWeibull的功能及特點.
b、可靠性增長分析
可靠性增長分析的功能特點：
（1）支持不同類型的增長試驗數據，分階段、多系統等；
（2）支持常用的杜安（Duane)增長模型、Crow-AMSAA可靠性增長模型、Lloyd-Lipow模型等；
（3）支持多種參數估計方法，可進行增長模型參數估計、區間估計、累積MTBF、累積失效率、瞬時MTBF、瞬時失效率、增長率等參數計算以及置信限計算；
（4）支持可靠性增長模型精度分析。
（5）支持MTBF vs時間、失效率 vs 時間等多種曲線的顯示。
備可靠性增長分析03.png)
*機載設備可靠性增長試驗及可靠性增長分析案例
